RPC5600空調智慧節能控制系統是將CCE2協同控制解決方案中的若干項技術經有效整合后，專門針對建筑空調領域的各種客戶需求提出的空調智慧節能控制系統。
RPC5600適用于以下場合
建筑（辦公、醫療、商業、教育等）節能空調智慧控制系統
大型區域能源冷熱源自動控制系統
天然氣分布式能源三聯供自動控制系統

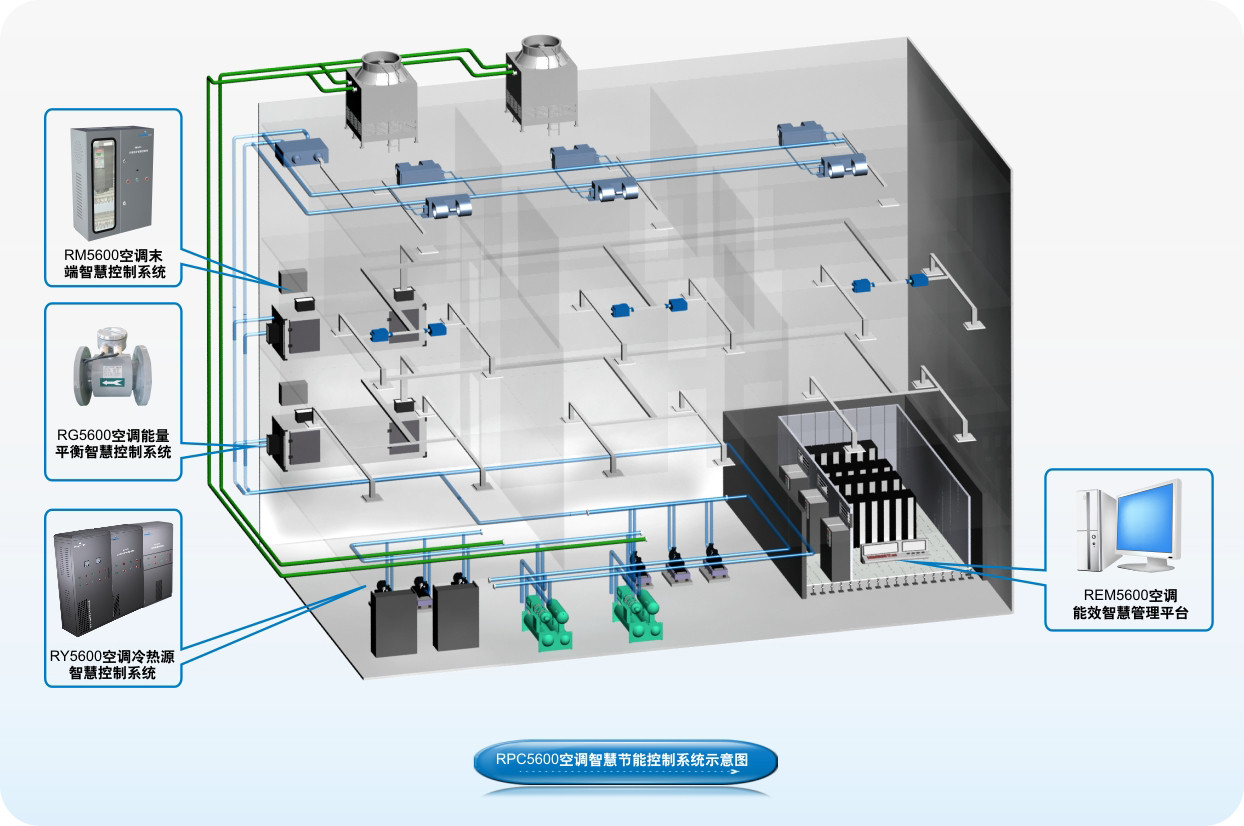

RPC5600系統架構
針對建筑空調智慧系統，RUNPAQ提供RPC5600空調智慧節能控制系統整體化解決方案。通過機電一體化、軟件自主化、控制定量化三大技術路線，實現環境舒適和低碳節能兩大目標。RPC5600空調智慧節能控制系統由REM5600空調能效智慧管理平臺、RY5600空調冷熱源智慧控制系統、RM5600空調末端智慧控制系統、RG5600空調能量平衡智慧控制系統組成。

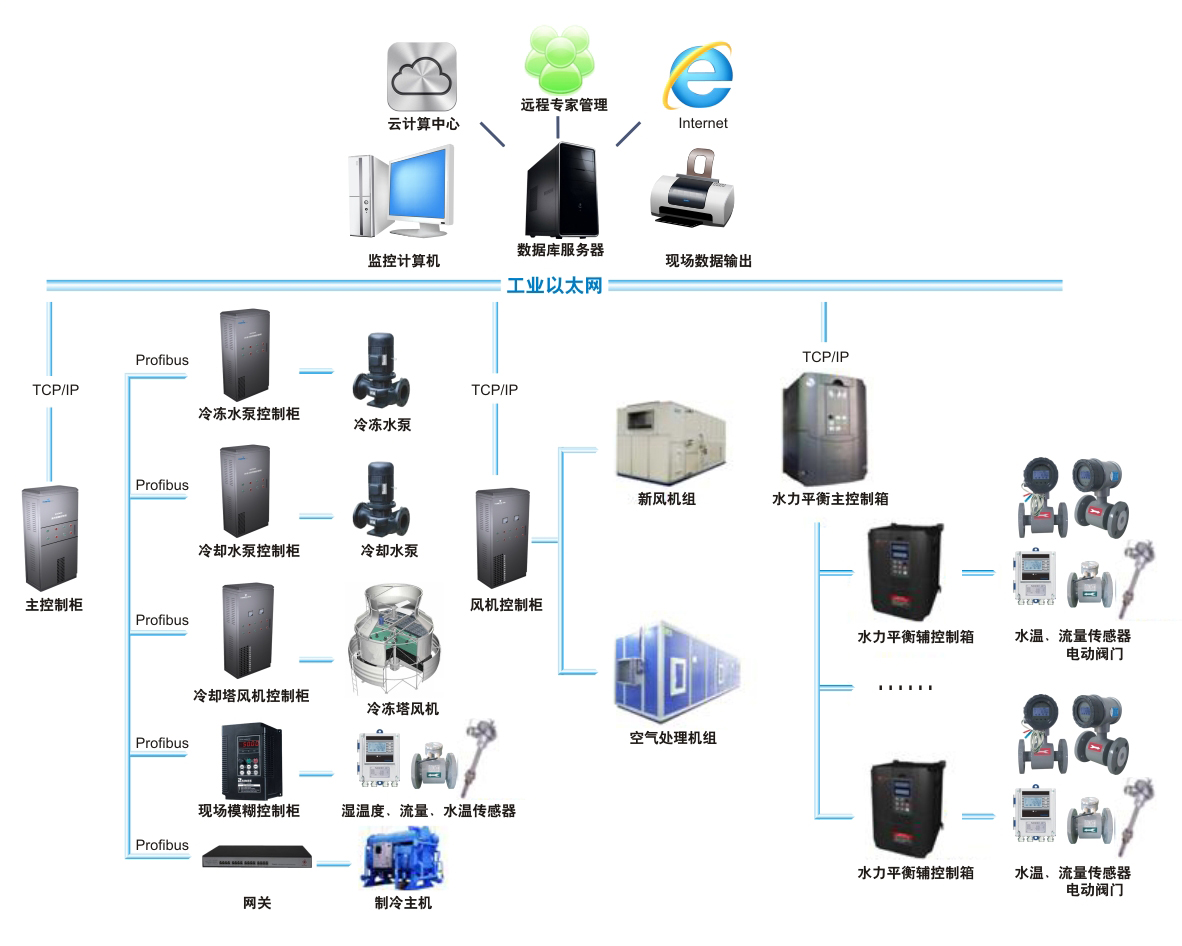

RPC5600系統拓撲圖
按照DCS分布式控制理論，RPC5600空調智慧節能控制系統由管理層、控制層和現場層組成。

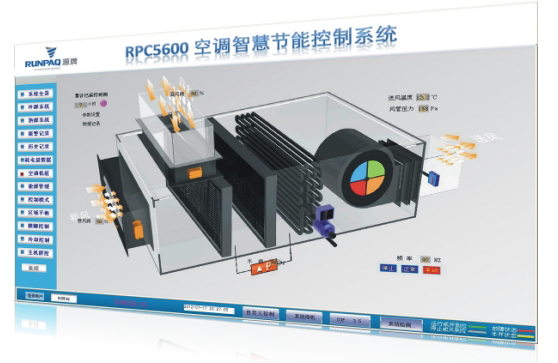

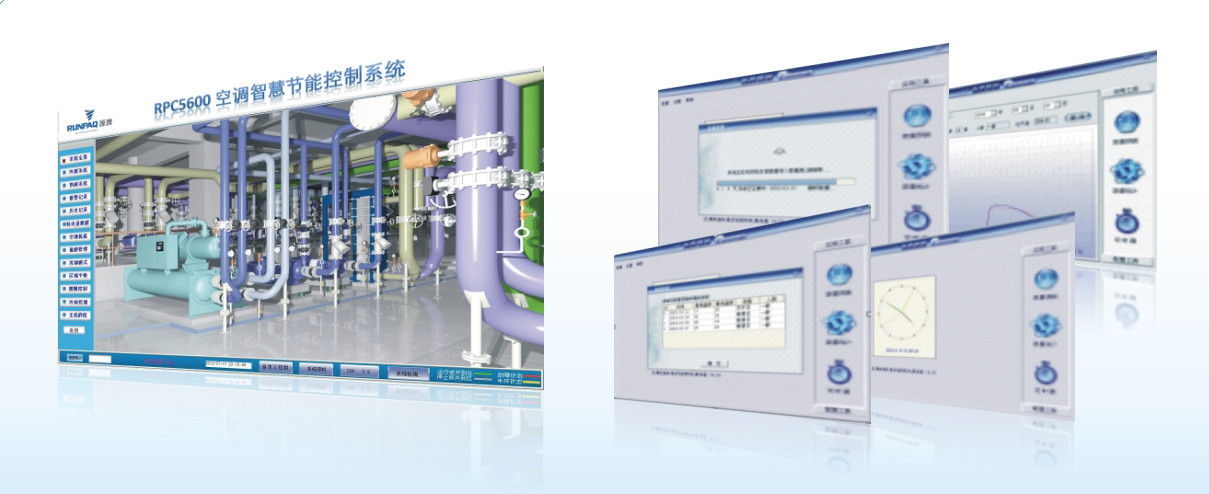

REM5600空調能效智慧管理平臺

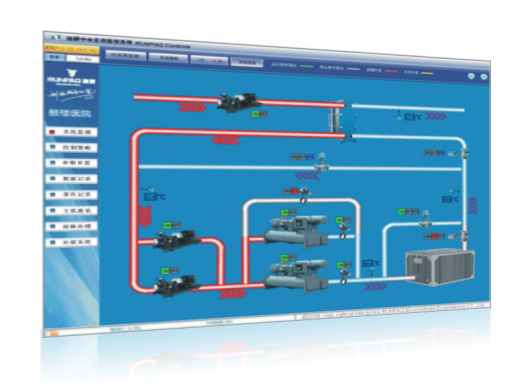

REM5600空調智慧能效管理平臺為空調智慧領域中的控制與數據采集的SCADA系統，是建筑空調智慧系統監控、數據處理及集中管理的核心，由工作站、打印機、服務器和遠程數據通訊裝置等組成。

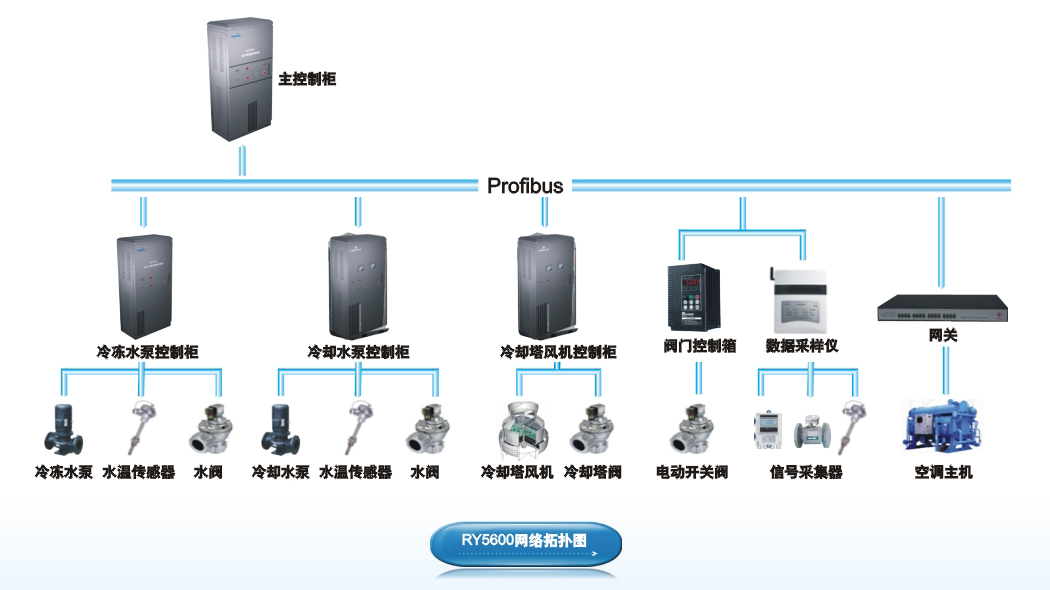

RY5600空調冷熱源智慧控制系統
RY5600系統由智慧總控制柜、冷凍水泵控制柜、冷卻水泵控制柜、冷卻塔風機控制柜、電動閥門控制柜、現場智慧控制柜等設備組成。可全面采集整個系統各種運行參數，通過現代先進控制技術，并結合我司特有的各種節能控制邏輯，實現空調智慧冷熱源系統精確定量化控制，確保系統高效、節能、安全運行。
冷卻水溫度雙優化智慧控制技術
冷卻水系統是RY5600空調冷熱源智慧控制系統的重要一部分，分冷卻供水溫度控制和冷卻供回水溫差控制，源牌稱之為RY5600冷卻水溫度雙優化智慧控制技術。
冷凍水泵組動態變頻優化智慧控制技術
中央空調冷凍水系統設計大多為變流量系統，因此需要水泵根據負荷變化進行動態調節，在滿足末端空調水量分配需求前提下，達到單/多級冷凍水泵組綜合輸配能耗最小化為目標。冷凍水泵組動態變頻優化智慧控制技術主要是以空調負荷預測技術為基礎，通過預測負荷來預測未來冷凍水泵運行參數，使供給的冷量與需求冷量匹配，最大限度減少能量浪費并降低輸送能耗。
制冷主機能效優化智慧群控技術
制冷主機作為空調智慧冷源系統中能耗權重最高的設備，其能效優化智能群控技術可以在負荷發生改變時，合理制定投運臺數策略，讓當前運行的制冷主機始終位于其高效區間，且盡可能減少投運制冷主機的數量變動，增強系統供冷的穩定性。與此同時，還需要合理選擇應實施啟停切換的制冷主機，實現若干臺制冷主機同步運行的能效優化智慧群控。源牌將開關機控制、優化分組控制、主機時序控制和保護控制合并稱之為制冷主機能效優化智慧群控技術。
蓄冷空調系統-需求側響應優化控制技術
蓄冷技術作為電力需求側管理DSM的重要支撐技術手段具有移峰填谷、減緩發電及輸配電設施建設并為使用單位顯著節省運行電費的突出優勢。

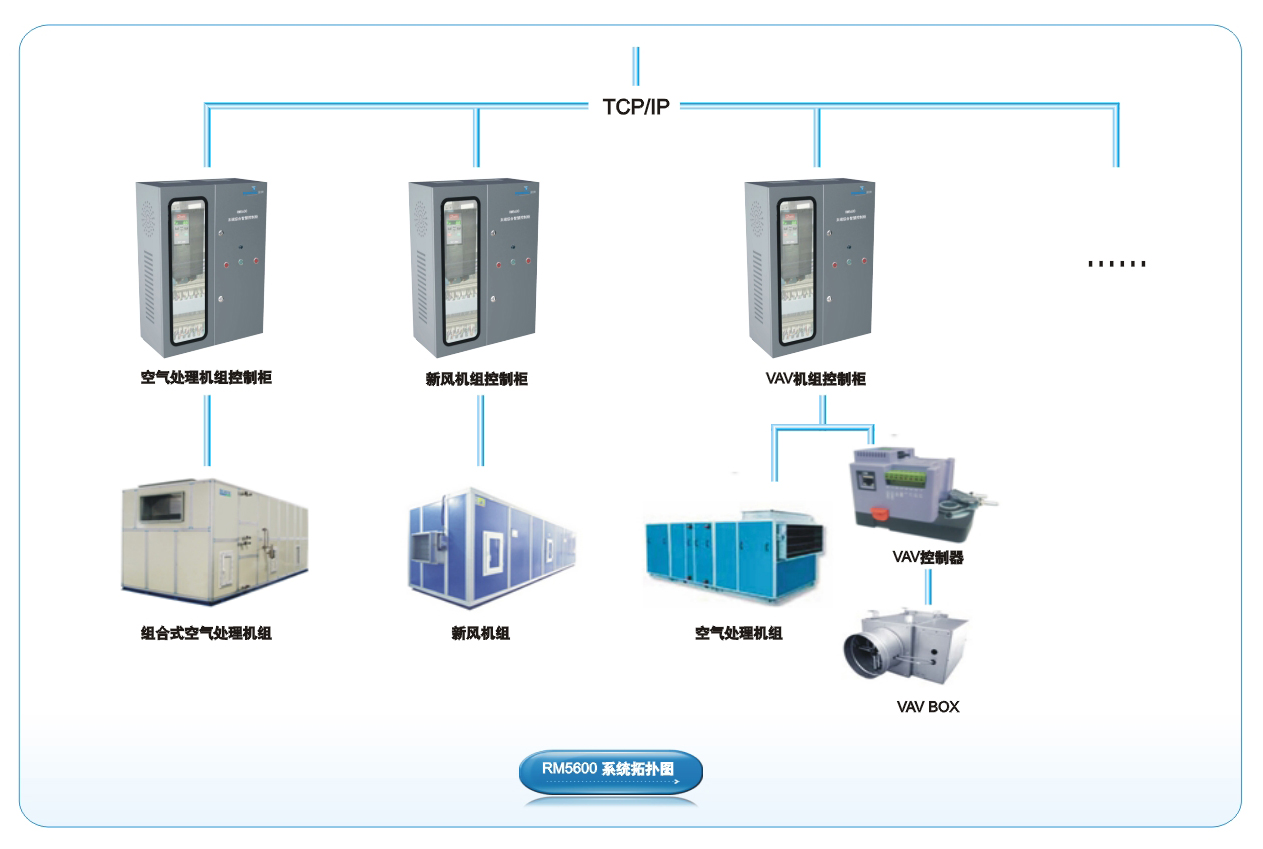

RM5600空調末端智慧控制系統
RM5600空調末端智慧控制系統適用于常規全空氣系統、風機盤管加新風系統、變風量系統以及柔性空調系統，通過對空氣處理機組、風機盤管、VAV-BOX以及溫濕度獨立控制末端設備的精確控制，實現風量、水量與空調負荷的有效匹配，實現新風風量與室內二氧化碳濃度的有效匹配，在確保高質量的室內環境品質的前提下，顯著降低空調智慧末端設備的能耗。
VAV變風量空調智慧控制技術
變風量空調系統是全空氣系統的一種形式，亦稱VAV系統（Variable Air Volume System），其工作原理是在各房間設置VAV BOX，當空調房間負荷變化時VAV BOX改變送入房間的風量來滿足室內負荷變化，保證房間溫度穩定在設定值；同時，系統根據各個變風量裝置的風量變化，變頻調節空調機組送風機頻率，改變系統的總送風量，滿足系統空調負荷變化的需求，達到節能的目的。

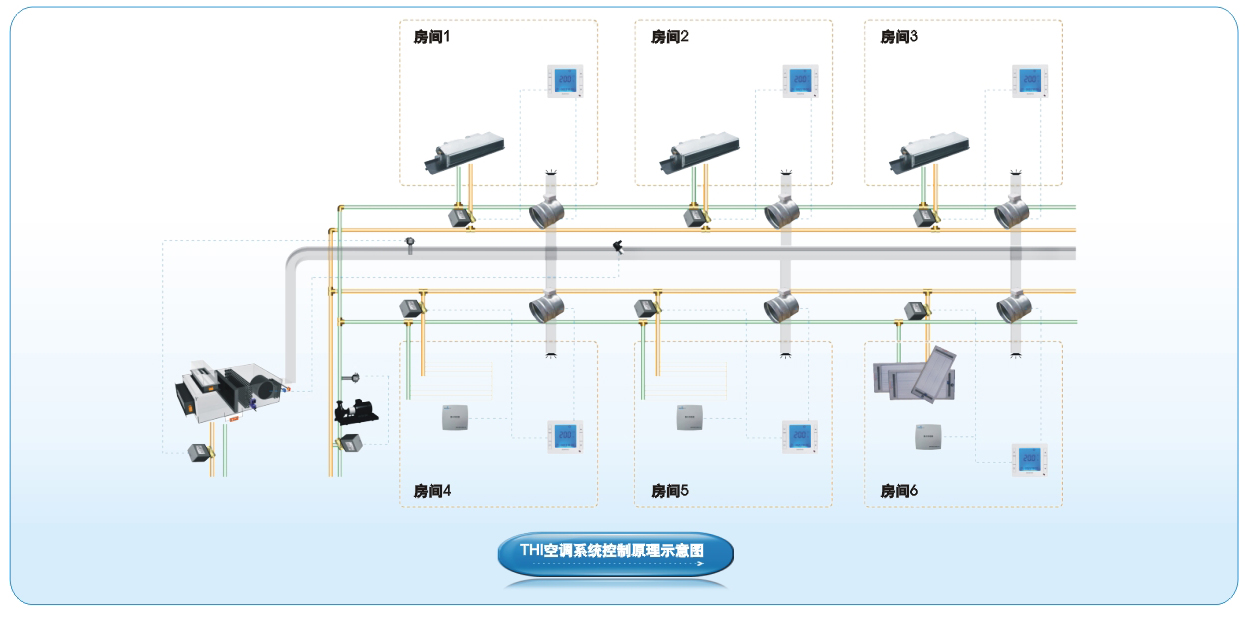

THI溫濕度獨立控制系統智慧控制技術
溫濕度獨立控制空調系統，采用溫度與濕度兩套獨立的空調控制系統，分別控制、調節室內的溫度與濕度，從而避免常規空調系統中熱濕聯合處理所帶來的損失。采用該技術與傳統系統項目比較，節能率可達30%~70%。

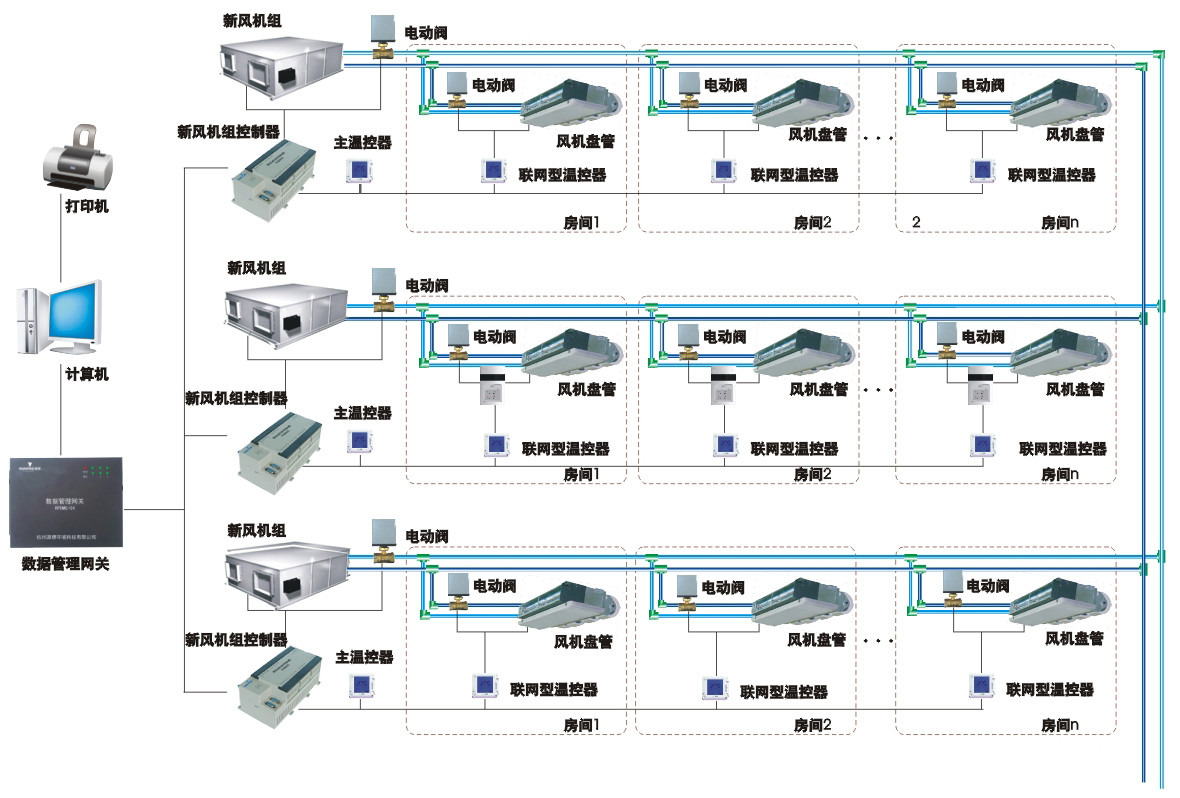

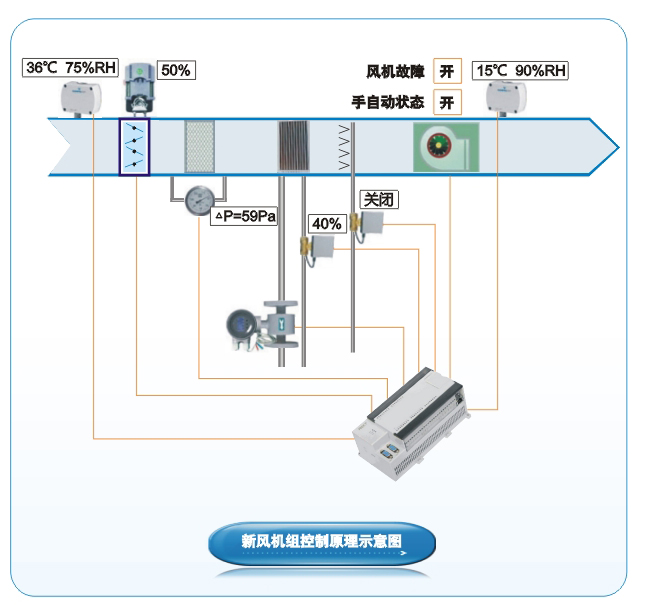

風機盤管+新風系統智慧控制技術
風機盤管加新風空調系統是空氣一水空調系統中的一種主要形式，也是我國民用建筑中用最為普通的一種空調形式。它以投資少、使用靈活等優點廣泛應用于各類建筑中。
全空氣定風量系統智慧控制技術
全空氣定風量空調系統采用集中送風，將處理后的空氣送至空調區域，空調機組將過濾、表冷、加熱、加濕、消聲及送風等各個功能段進行優化組合，滿足空調區域的溫濕度等參數要求。因定風量空調實行集中送風，不進行獨立房間或區域的溫度單獨控制，因此廣泛應用于會議室、商場、體育館等大開間場所。
RG5600空調能量平衡智慧控制系統
RUNPAQ自主研發的流量平衡控制儀是一種具有自主知識產權的機電一體化專利產品，專門應用于中央空調末端設備流量調節與水力平衡節能集成控制。
