連載三十｜源牌冰蓄冷技術設計與應用
2023-05-05

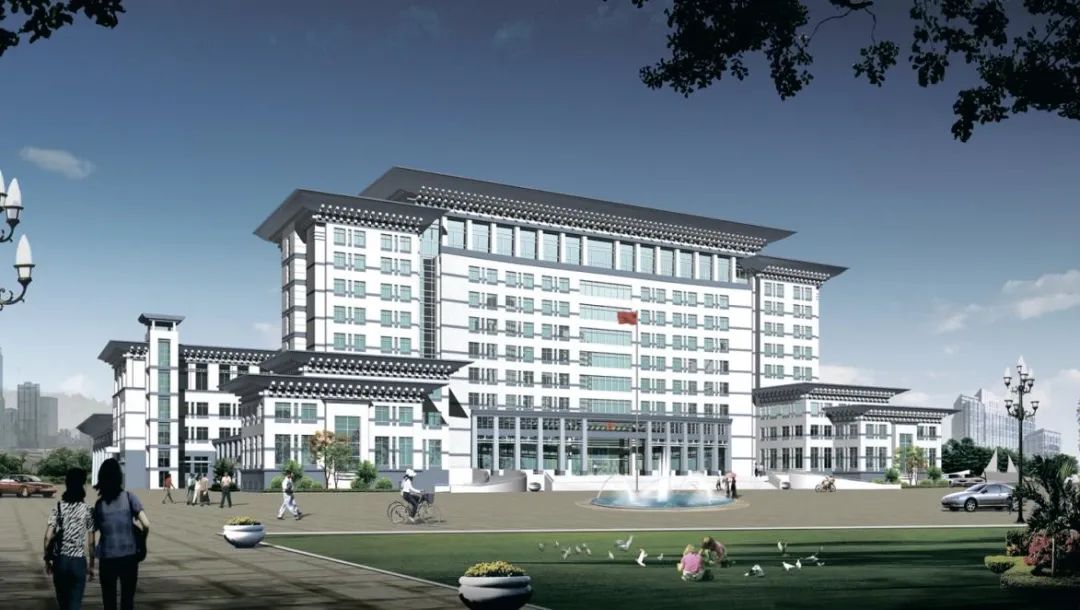

杭州拱墅區政府辦公大樓
項目概況
杭州市拱墅區政府大樓位于杭州城北，總建筑面積48000㎡，其中政府辦公樓建筑面積33000㎡，法院和檢察院辦公樓15000㎡。系統設計尖峰冷負荷為5234kW ，空調使用時間8:00-18:00，設計日全天的空調總冷負荷為46047kWh。中央空調制冷系統釆用導熱復合盤管式蓄冰系統，大廳、會議室及餐廳等空調末端系統釆用全空氣系統，辦公室采用風機盤管加新風系統。
制冷系統配置兩臺YORK雙工況水冷螺桿式制冷機組，空調工況制冷量為 1449kW (10. 5/6. 5℃)。蓄冰裝置釆400RTh不完全凍結內融冰盤管12臺，系統設計總蓄冷量為16882kWh，蓄冷率37%，設計蓄冷時間9小時。本工程釆用工業級可編程序控制器PLC作為下位機系統，采用工業控制機上位機。系統2002年正式投入使用，迄今為止運行良好，正常運行時間已達20年。
系統流程與設計參數
蓄冰系統流程釆用主機上游串聯單級泵方式，板換乙二醇側進出口溫度設計為3.5/10.5C，板換冷凍水側進出口溫度設計為6/13℃，冷媒為質量濃度27%的乙二醇水溶液。

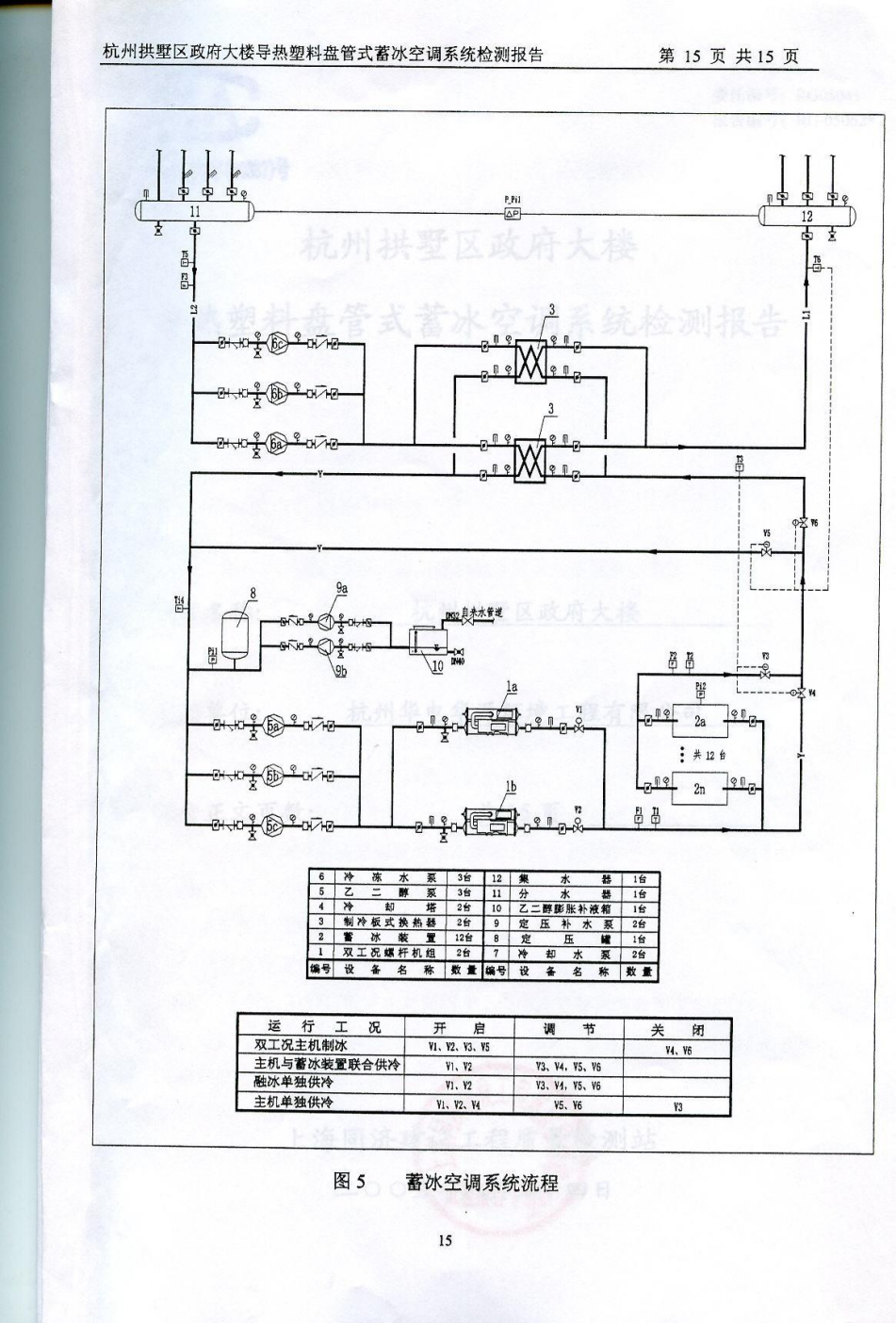

冰蓄冷系統流程圖

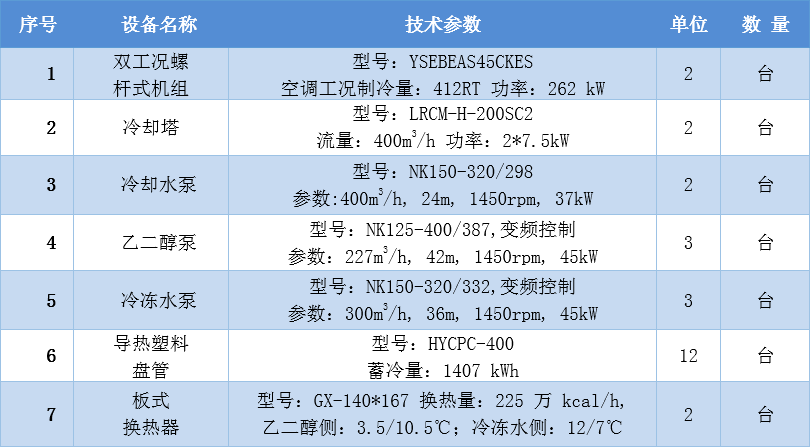

系統主要設備配置表
