源牌儀表案例 | 農村生活污水處理設施中的應用
2023-11-23
項目背景

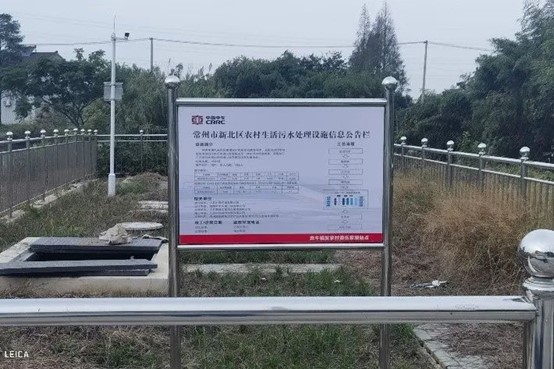

本項目由中國中車集團有限公司牽頭，位于江蘇常州新北區某農村，該地區深入學習“千萬工程”經驗，以提升農村人居環境整治為切入口，高站位、高標準、高質量改善村莊環境，統籌推進農村廁所糞污處理和生活污水治理有效銜接，行政村生活污水“雙60”治理率達51.2%，自然村治理率達53.9%。
系統推進農村水體環境治理，啟動建設農村生態河道16條，年度整治問題小微水體320個，提標改造5個區級小微水體河長制示范村。推動農村“清肺排毒”，全區畜禽糞污綜合利用率達98%，農藥包裝廢棄物回收覆蓋率和無害化處置率均達100%。通過數字化、信息化助力“積分制”的推廣運用，引導村民自治，打造宜居宜業和美鄉村建設數字引擎，從而建立更高質量的鄉村治理新路徑。
測量要求
污水處理是環保行業中的重要組成部分，它的目的是將污水中的有害物質去除，使之成為可再生的水資源。本項目中農戶的全部化糞池污水、衛生洗浴污水與廚房排放的污水河水通過管道輸送至一體化河水處理裝備,采用A/O工藝進行處理達標后通過提升泵引流至溝渠排放。在污水處理過程中，電磁流量計被廣泛應用于測量污水的流量。
為什么污水測量常用電磁流量計?
根據污水具有流量變化大、含有一定固體雜質、腐蝕性大、有一定的電導率的特性，測量污水的流量，電磁流量計是一個很好的選擇。它結構緊湊、體積小、安裝、操作、維護方便，測量系統采用智能化設計，整體密封加強，能在較惡劣的環境下正常工作，可適應不同流速和管徑的測量，且對流體物性如密度、粘度等的變化不敏感。而管道式超聲波流量計對雜質等較為敏感且長期使用容易結垢失效,渦街流量計由于技術原因口徑很難做大，質量流量計在價格上相對于電磁缺乏競爭力。所以在水和污水行業，電磁流量計尤其是中大口徑電磁流量計具有很大優勢，得到了非常廣泛的應用。
源牌解決方案
經過客戶綜合對比，最終確定使用源牌C系列電磁流量計。
電磁流量計是基于電磁感應原理而工作的流量測量儀表，其由傳感器和轉換器兩部分組成。電磁流量計的流量信號與流體體積流量之間有線性關系，故儀表具有均勻刻度；且流體的體積流量與介質的物理性質、流動狀態無關，故電磁流量計只需用水標定后，即可用來測量其他導電液體的體積流量而無需修正。

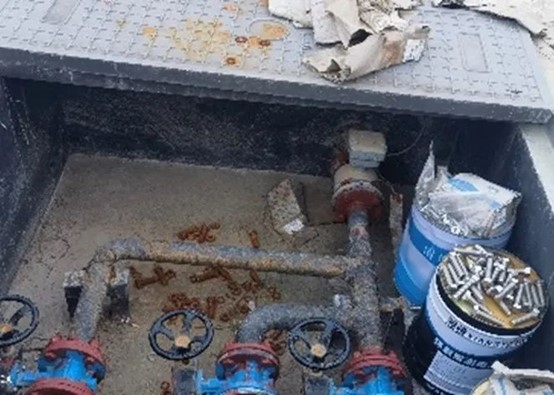

流量計安裝在污水管道進口側，口徑規格主要有三種：DN50/DN80/DN100，信號選擇4-20mA。另外污水池還搭配源牌超聲波液位計，監測污水池液位變化，聯動水泵以保證污水處理過程的高效性、穩定性。
電磁流量計在本項目中的顯著特點：

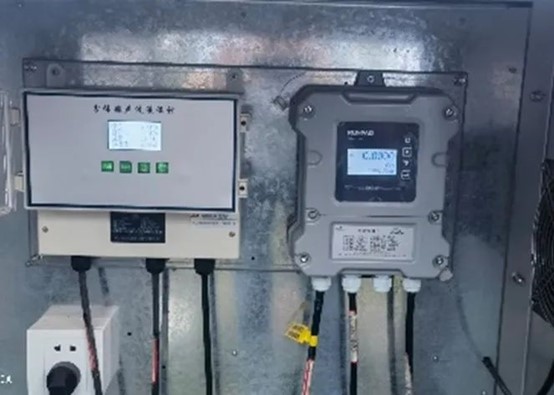

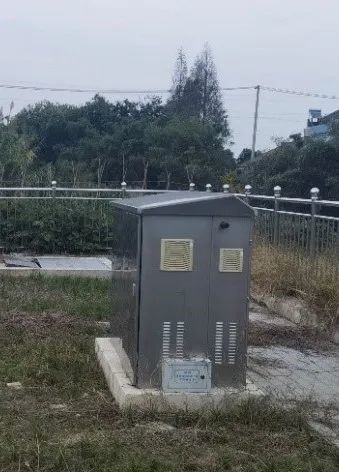

①本次采用分體型，流量傳感器防護等級IP68，適合井內環境復雜的環境，轉換器采用控制柜集中安裝，操作維護便捷，后期維護成本也大大降低。
②傳感器通過源牌專利設計的單根電纜連到轉換器，其中集成了勵磁和信號線，相較于同行兩根電纜，施工安裝更加簡便。
③電極特殊設計，防結垢、極化。采用獨特的防結垢電極，在污水池、廢水池等水環境比較復雜的場所，還可以保證良好的感應信號傳導效果，保證儀表的可靠運行。
用戶收益
源牌電磁流量計幫助客戶準確可靠地測量污水流量，為評估污水處理設施提供重要的數據參數。得益于C系列流量計出色的性價比，既能有效地控制投入成本，又能滿足項目計量需求。憑借源牌可靠的產品質量和優質的技術服務，項目順利落地并運行良好。
回顧與中車公司合作的一年來，陸續簽約采購電磁流量計累計235臺，這得益于客戶對源牌品牌的信任、對產品技術的肯定以及對售后服務的滿意。
源牌產品
C系列分體電磁流量計
(YF-E-F-XX-C)
? 測量精度高，并可進行雙向測量；
? 不受流體的密度、粘度、溫度、壓力的影響, 適合污水的測量；
? 不會造成額外能量損失、堵塞，且節能；
? 反應靈敏，可測量瞬時脈動流量，為控制提供及時信號；
? 傳感器IP68，可井下安裝，不怕泡水。
